Installation und Einrichtung der 3D-Bewegungsplattform
Für ausführlicheres Installationsmaterial sehen Sie sich bitte die beigefügten pdf files.
Installation
Voraussetzungen:
Die Software installiert die Treiber für die Kraftmessplatte und die Druckmessplatte automatisch (mit Ausnahme der Kalibrierungsdatei). Eine manuelle Installation sollte nicht notwendig sein.
Bertec CDM Treiber installiert.
MeasureX Treiber installiert. Click for install details
Im Install Guide finden Sie Hinweise zur Vorbereitung Ihres Raumes für die Installation. Im Start Guide PDF erfahren Sie, wie Sie die Bewegungsplattform für die Nutzung einrichten.
Zusätzlich zum Start Guide sollten Sie sich mit dem unten stehenden Kalibrierungstest vertraut machen.
Anschließen der Plattform
Verbinden Sie die beiden USB-Kabel mit dem Computer und öffnen Sie Swing Catalyst Settings -> Hardware.
Die Plattform sollte automatisch erkannt werden:
Die Plattform wird nun automatisch erkannt, ist aber noch nicht kalibriert. Um die Plattform zu kalibrieren, muss sie korrekt installiert sein und die Plattform muss eben stehen.
Kalibrieren / Nullpunkt setzen
Stellen Sie sicher, dass nichts die Plattform berührt, und klicken Sie auf Calibrate.
Dadurch wird die Kraftmessplatte auf null gesetzt. Falls die Kalibrierung fehlschlägt, lesen Sie bitte unseren Abschnitt troubleshooting .
Kalibrierungstest
Es gibt zwei Arten der Kalibrierung: 1. Den Nullpunkt für die Kraftmessplatte. 2. Die Kalibrierungsdatei für die Druck-/Balance-Platte. Dieser Test bezieht sich speziell auf den Kraftmessplatten-Teil der Bewegungsplattform.
Eine gute Kalibrierung ist entscheidend für genaue Daten. Wir empfehlen, vor jeder Aufnahmeserie zu kalibrieren und die Kalibrierung zu testen.
Klicken Sie im Einstellungsmenü auf die Schaltfläche “Calibrate” - Hardware - Sensorplatte
Klicken Sie auf die daneben liegende Schaltfläche “Configure” und dann auf “Play”, um Live-Kraft- und Druckdaten in der Vorschau anzuzeigen
Üben Sie mit dem Schlägerschaft oder Ihrer Ferse Druck auf einen kleinen Bereich der Plattform aus und überprüfen Sie dann, ob die Druckdaten (farbige Heatmap) mit den Kraftdaten (Gesamt-CoP-Kreis) übereinstimmen
Starten Sie eine Session und nehmen Sie dann eine Aufnahme auf, ohne dass sich eine Person auf der Plattform befindet. Öffnen Sie die Aufnahme und prüfen Sie, ob die Kraftwerte innerhalb von 10 Newton um null liegen.
Beispiel für einen Druckpunkt, der mit dem Druckmittelpunkt-Punkt übereinstimmt:
Fehlerbehebung
Druck- und Kraftdaten stimmen nicht überein, oder die Kalibrierung schlägt fehl
Wenn der CoP-Punkt nicht mit dem Druckpunkt übereinstimmt, steht die Plattform wahrscheinlich nicht eben, oder etwas drückt gegen sie und behindert die freie Bewegung.
Klicken Sie erneut auf die Schaltfläche “Calibrate” und wiederholen Sie den Kalibrierungstest
Wenn die Abweichung weiterhin besteht, justieren Sie den Nivellierfuß der Kraftmessplatte neu, während Sie auf die gegenüberliegende Ecke drücken – verkürzen Sie ihn zunächst und verlängern Sie ihn dann so weit, bis er den Boden berührt und Sie einen leichten Widerstand spüren
Vergewissern Sie sich, dass alle vier Füße festen Kontakt mit dem Boden haben, indem Sie auf die Ecken drücken
Stellen Sie sicher, dass kein Teppich oder Ähnliches gegen die Plattform drückt
Wiederholen Sie den Kalibrierungstest
Wenn nach zwei Versuchen der Fußjustierung und erneuten Kalibrierung die Daten weiterhin nicht übereinstimmen und Sie Messwerte abseits von null erhalten, erstellen Sie bitte ein neues Ticket: unser Support-Team
Gute Daten vs. schlechte Daten

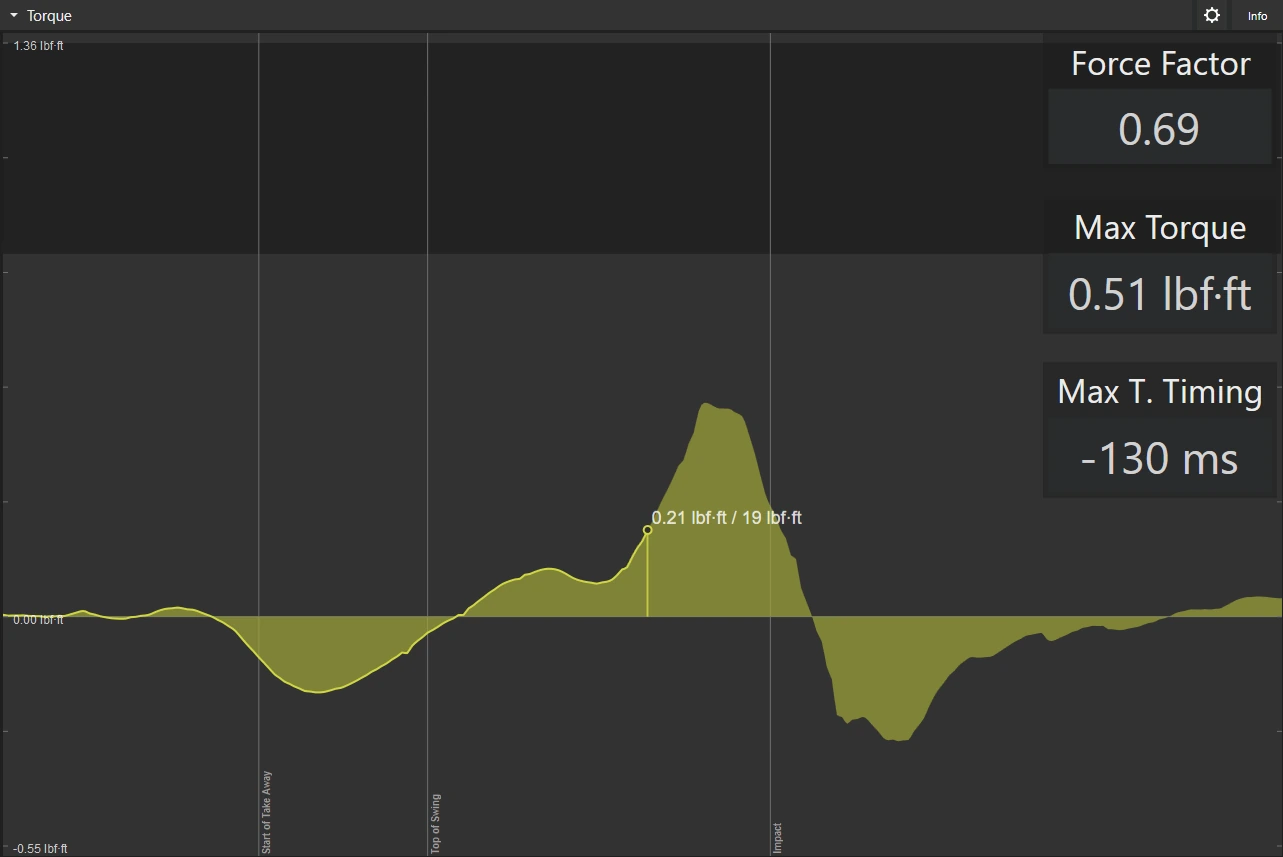

Dies ist ein Beispiel für gute Daten – es ist nur sehr wenig Rauschen in den Daten vorhanden und keine Anzeichen dafür, dass etwas die Bewegung der Plattform behindert.
Rauschen von Netzteilen oder einer schlechten Erdung kann ebenfalls zu ähnlichem Rauschen führen wie oben zu sehen. Weitere Details finden Sie unter: force-plate-troubleshooting.md
