Sådan bruger du Dobbelte Kraftplader med Swing Catalyst

Swing Catalyst Dobbelte Kraftplader

Opsætnings-, kalibrerings- og fejlfindingsguide til Swing Catalyst Dobbelt Kraftplade-systemet, som måler Jordreaktionskræfter og Trykcenter (CoP).

Hurtig oversigt

Tilslut begge plader via USB.
Højreklik på Swing Catalyst-ikonet, og vælg Kør som administrator. Pladerne registreres automatisk.
Åbn Indstillinger → Hardware → Sensorplade → Konfigurer.
Nulstil (tar) pladerne, uden at der er noget på dem.
Kør komponentregistrering (identificér bagerste plade).
Bekræft med Live Preview, og start derefter optagelsen.

Relaterede artikler

1. Krav

Swing Catalyst 25.3.4 (eller nyere) installeret og opdateret. (Sådan aktiverer eller deaktiverer du betaversioner )
Et sæt Swing Catalyst Dobbelte Kraftplader.
Én ledig USB-port pr. plade.

💡

Ingen manuel driverinstallation er nødvendig. Swing Catalyst registrerer pladerne automatisk, når de tilsluttes.

2. Opsætning

Følg disse trin i rækkefølge. Hvert trin bygger videre på det foregående.

2.1 Tilslut pladerne

Hver plade kræver ét enkelt USB-kabel. Ideelt set føres begge kabler sammen under den bageste plade, så det holdes ryddeligt.

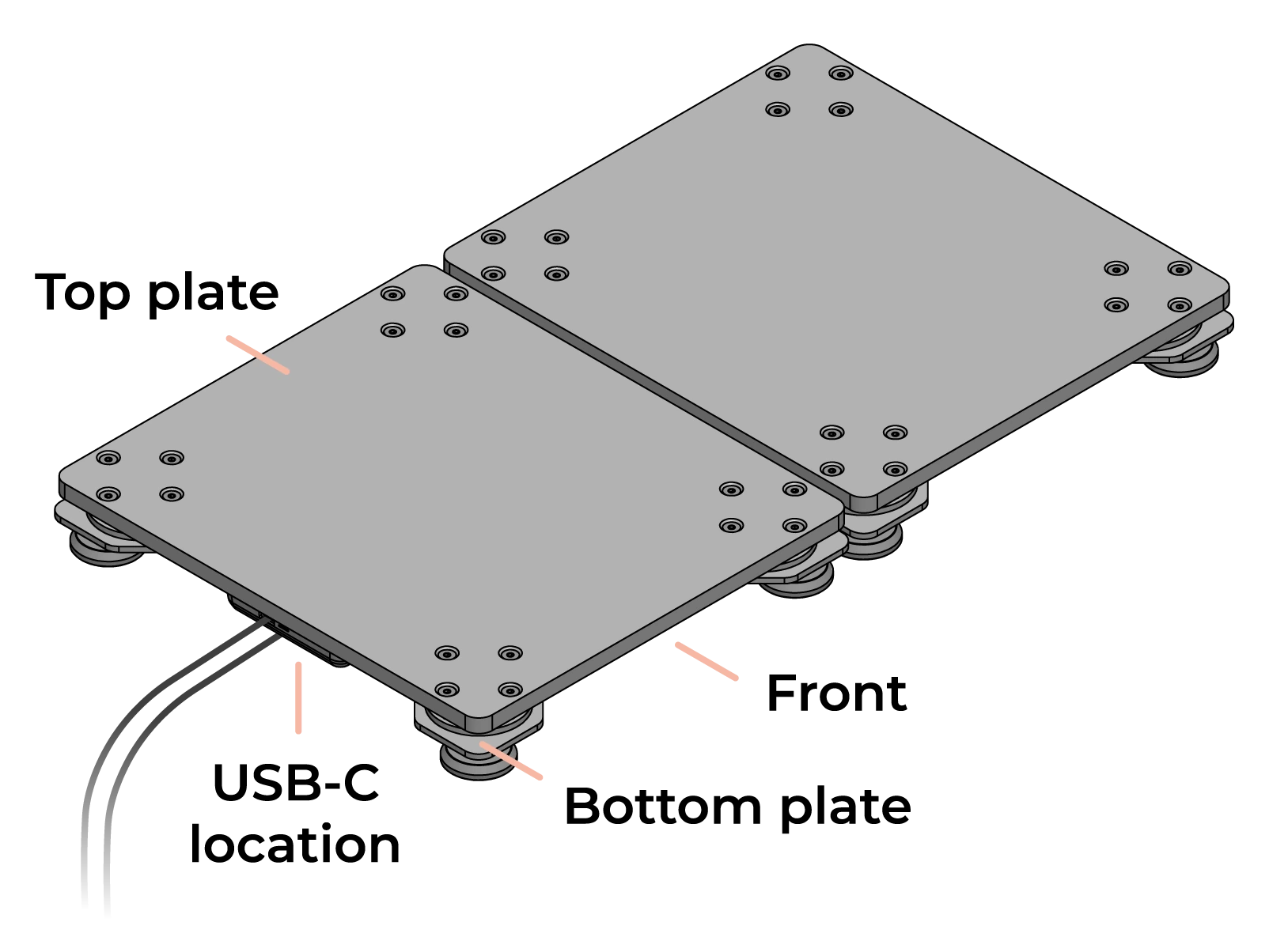

Kabelføring — begge USB-kabler føres ud modsat slagretningen.

Placér pladerne, så USB-kablet føres ud modsat slagretningen.
Tilslut ét USB-kabel fra hver plade til computeren (eller en USB-hub).
Højreklik på Swing Catalyst-ikonet, og vælg “Kør som administrator”.
Softwaren registrerer automatisk de tilsluttede plade(r).

⚠️

Start Swing Catalyst som administrator, hver gang du bruger pladerne. Hvis programmet startes normalt, registreres pladerne muligvis ikke.

Naviger til indstillingsmenuen (tandhjulsikon)

Nederste venstre hjørne af Swing Catalyst.

Hardwareindstillinger.

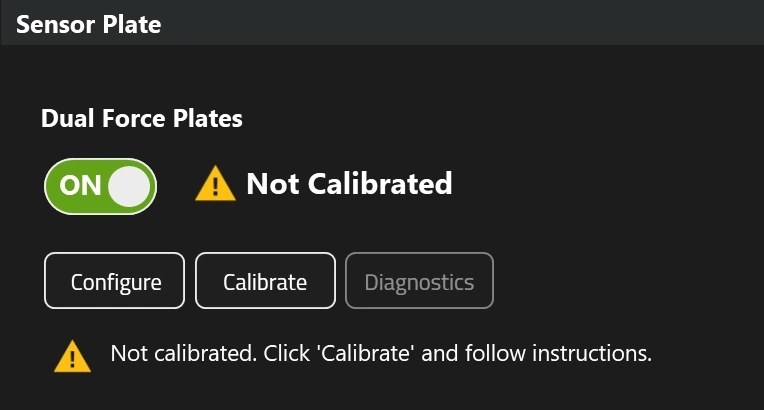

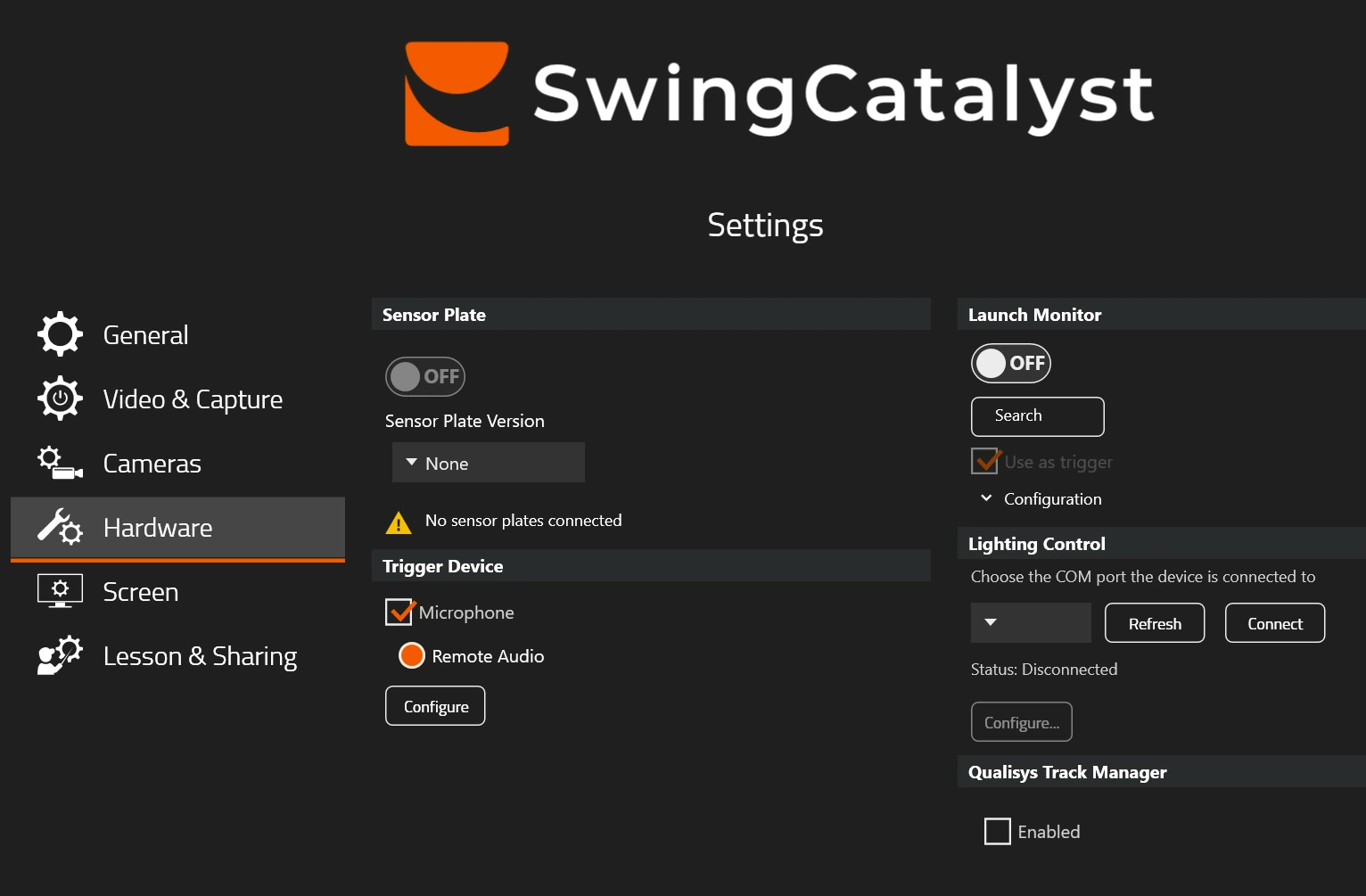

Plader registreret korrekt (nulstilling er endnu ikke udført).

💡

En strømforsynet USB-hub anbefales, hvis din computer har begrænset antal USB-porte. Se bunden af denne artikel for anbefalinger til USB-forlængere og -hubs.

Hvis pladerne ikke registreres, kan du prøve at afbryde og gentilslutte USB-kablet/-kablerne samt genstarte softwaren. Se Fejlfinding for mere hjælp.

2.2 Nulstil (tar) pladerne

Nulstilling (taring) nulstiller sensorerne, hvilket fjerner enhver forskydning forårsaget af pladeoverfladens vægt eller miljømæssige faktorer. Gør dette før hver optagelsessession.

Åbn Indstillinger → Hardware → Sensorplade, og klik på Konfigurer.
Sørg for, at ingen står på pladerne, og at de er fri for genstande eller omkringliggende kunstgræs.
Klik på Tare i dialogboksen Sensorplade-konfiguration.
Vent til nulstillingsprocessen er fuldført.

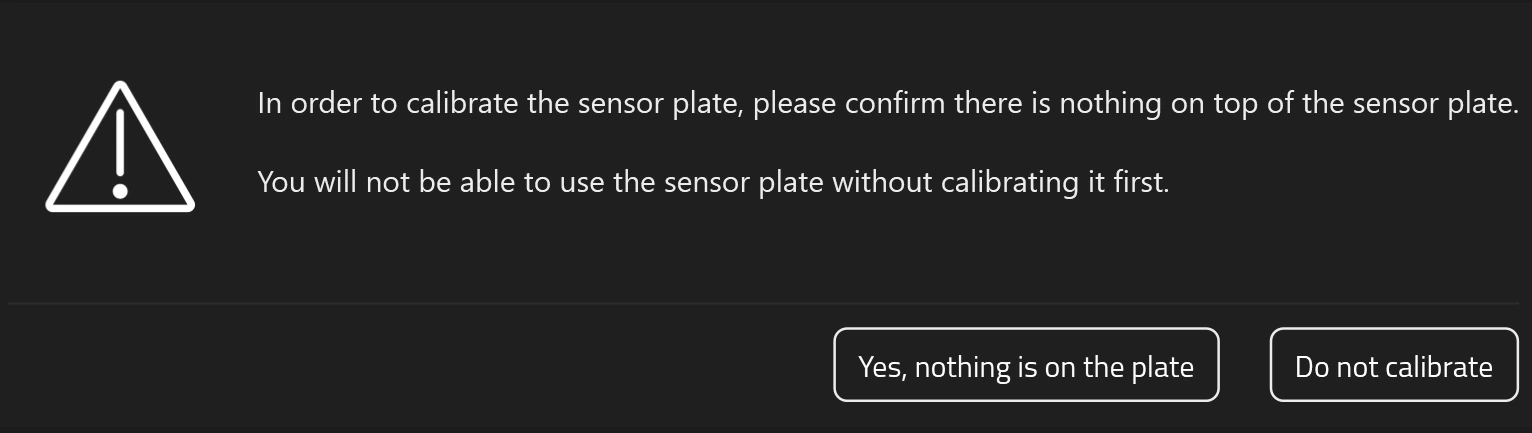

Bekræft, at der ikke er noget på pladerne, når nulstillingsrutinen udføres.

⚠️

Hvis noget ligger på eller rører pladerne under nulstilling, vil alle efterfølgende kraftmålinger være forskudte og upålidelige.

2.3 Registrer forreste og bageste plade

Softwaren skal vide, hvilken fysisk plade der er forrest, og hvilken der er bagerst. Dette gøres automatisk:

Klik på Detect i dialogboksen Sensorplade-konfiguration.
Når du bliver bedt om det, skal du stille dig på den bageste plade (bagerste fod).
Softwaren tildeler herefter forreste og bageste rolle.

Klik på Detect for at starte komponentregistreringsprocessen.

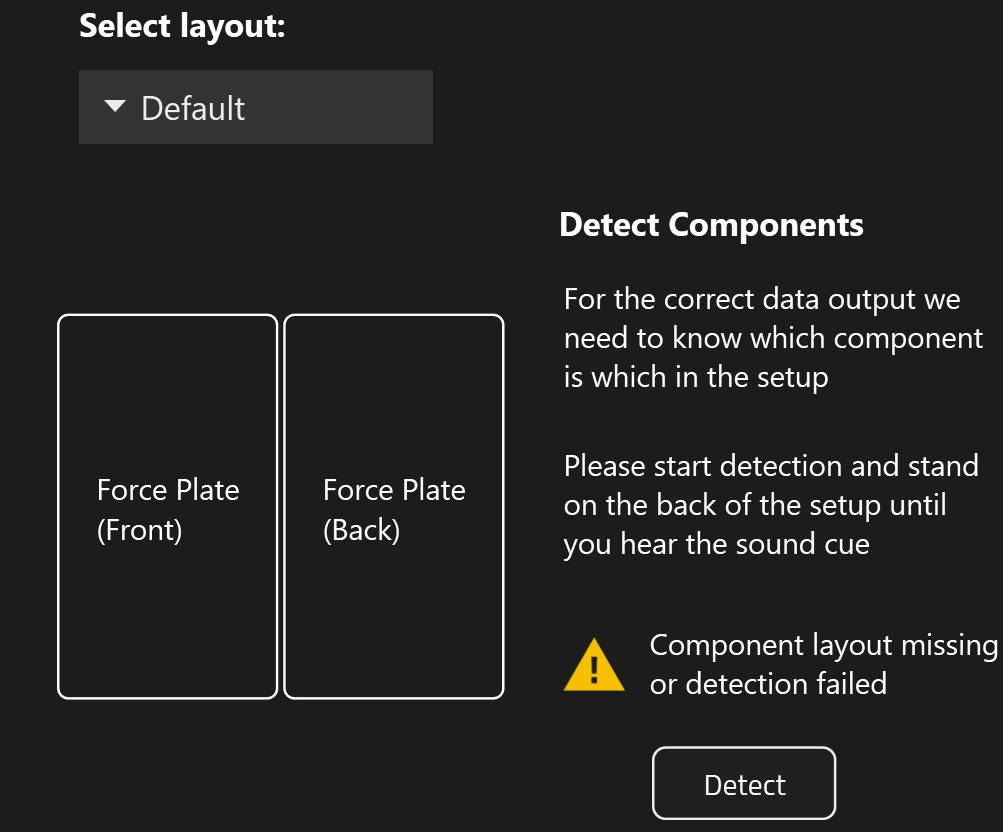

Positioner for forreste og bageste kraftplade.

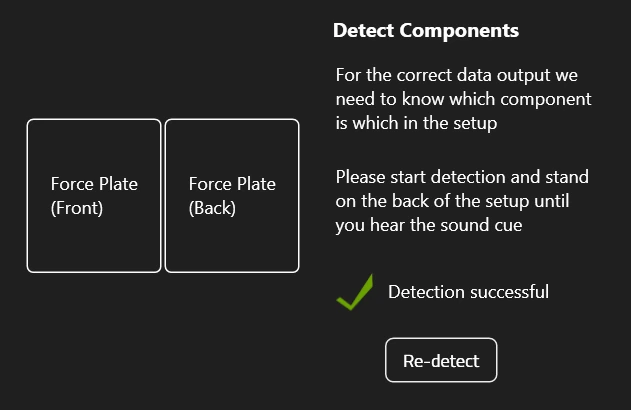

Vellykket registrering.

2.4 Layout og pladeplacering

Valg af layout

I de fleste tilfælde er standardlayoutet korrekt. De tilgængelige muligheder er:

Standard — plader placeret normalt i henhold til installationsanbefalingerne.
Roteret — begge plader roteret 90° for at give en bredere stance.

💡

Indstillingen Roteret er primært nyttig til 60 × 35 cm-modellen. Andre modeller er næsten kvadratiske, så du i stedet blot kan øge afstanden mellem pladerne, se nedenfor.

Valg af layout, standarden er korrekt i de fleste tilfælde.

Tilgængelige layoutmuligheder.

Pladeafstand

Under layoutmulighederne kan du vælge afstanden mellem de to plader:

Smal — lille til ingen afstand (standard).
Bred — 22 cm afstand for en bredere stance.
Brugerdefineret — angiv din egen afstand.

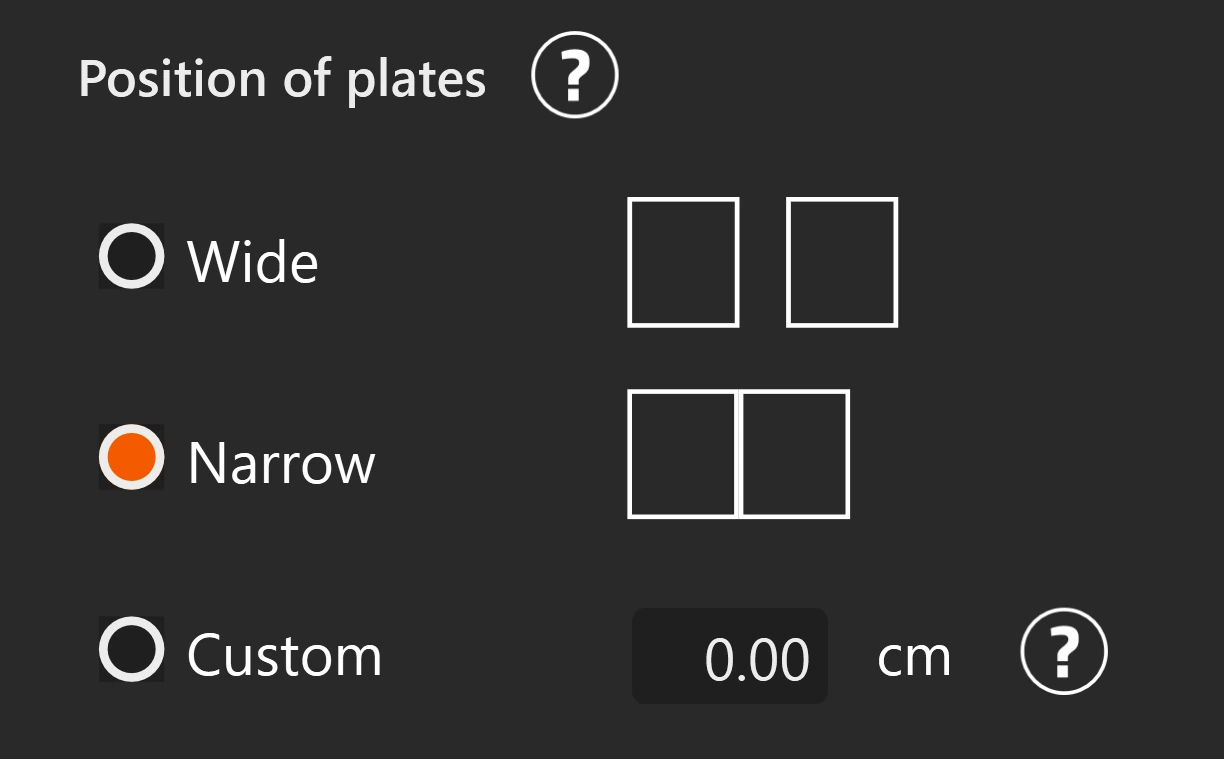

Muligheder for pladeplacering.

⚠️

Forkerte afstandsværdier påvirker beregningerne af kraft og CoP. Mål den faktiske afstand, hvis du bruger en brugerdefineret værdi.

2.5 Bekræft med Live Preview

Klik på Start Preview i konfigurationsdialogen for at se CoP-data i realtid. Dette bekræfter, at pladerne fungerer korrekt, før du starter en optagelsessession.

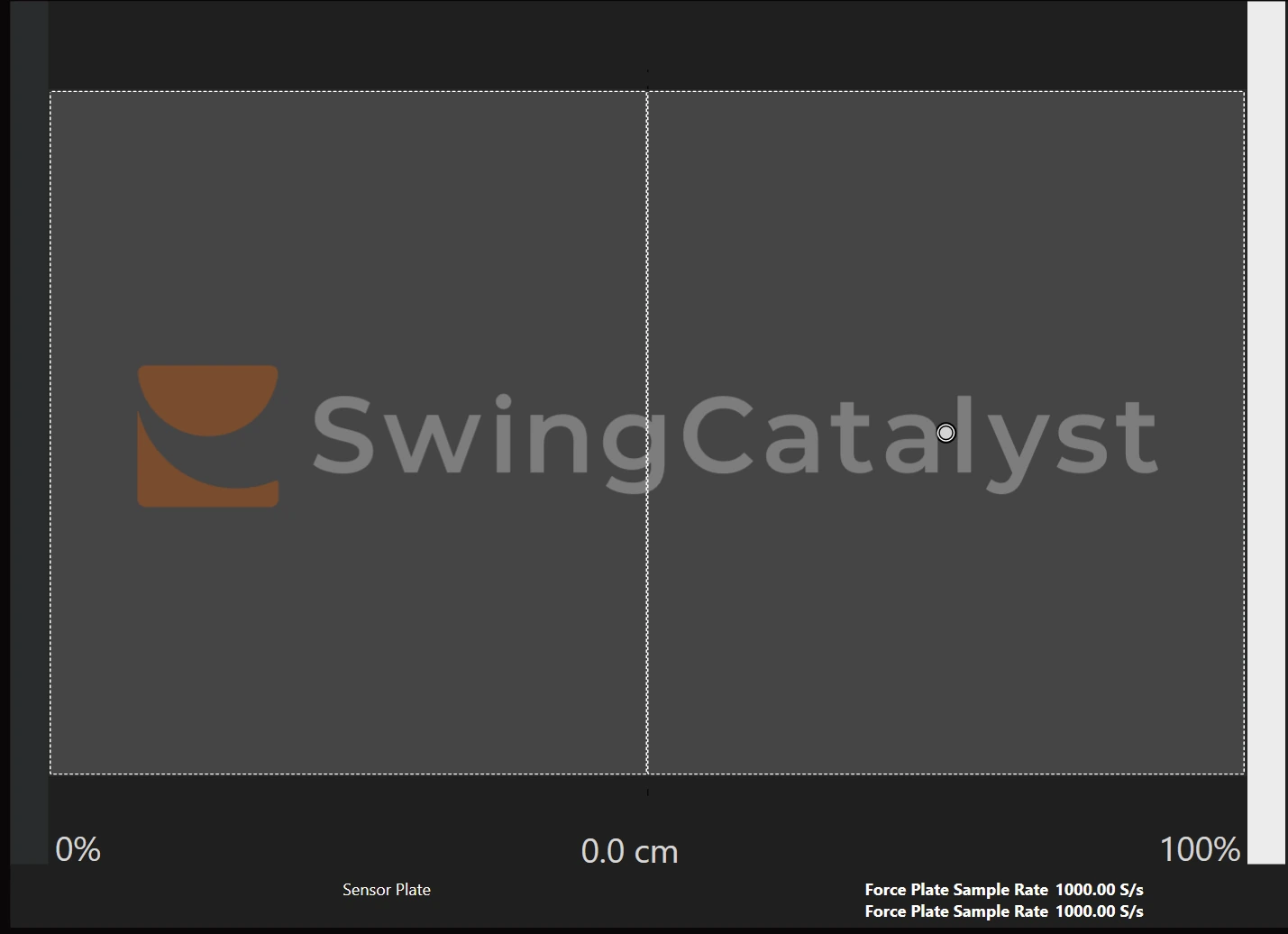

Live preview, der viser Trykcenter i realtid. I dette eksempel står personen i midten af den højre plade.

2.6 Kalibreringstest

Efter nulstilling skal du gennemgå følgende kontroller for at bekræfte, at alt er korrekt:

Uden noget på pladerne skal du klikke på Tare og derefter klikke på Start Preview.
Stil dig på en plade, og flyt din vægt rundt. CoP-indikatoren skal bevæge sig i den forventede retning (læn dig fremad → CoP bevæger sig fremad).
Ved dobbelte plader skal du stå på hver plade enkeltvis og bekræfte, at CoP vises på den korrekte side.

3. Optagelse

Når opsætning og nulstilling er fuldført, er pladerne klar. Kraftdata registreres automatisk sammen med video, når du starter en optagelse i Swing Catalyst.

Pladerne registrerer følgende data med op til 1000 Hz:

Jordreaktionskræfter (Fx, Fy, Fz) — horisontale og vertikale kræfter i tre akser.
Trykcenter (CoP) — punktet på pladeoverfladen, hvor kraften påføres.

Disse data vises i analysevisningen som CoP-spor, kraftgrafer og kraftvektorer — nyttige til at vurdere vægtforskydning, balance og interaktion med underlaget.

Gode data vs. dårlige data

Gode data viser jævne kraftkurver med meget lidt støj. I hvile bør kraftværdierne være tæt på nul.

Hvis CoP er forskudt, eller en af kraftkanalerne viser en belastning i hvile, kan du prøve at nulstille pladerne igen.

Nedenfor er nogle eksempler på skærmbilleder, som kan bruges som reference.

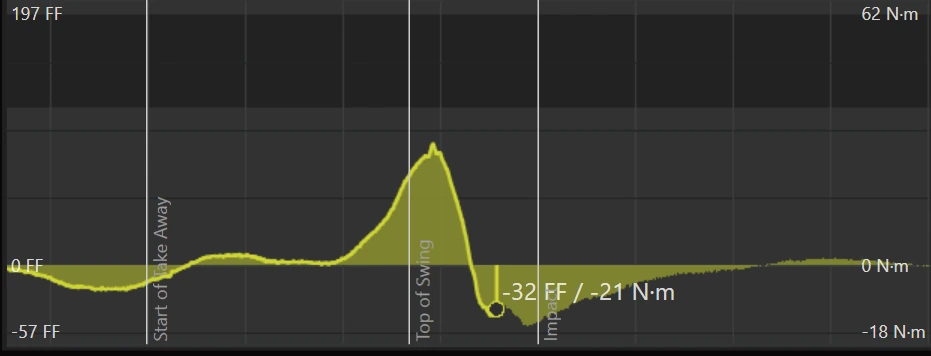

Gode data — jævne kurver.

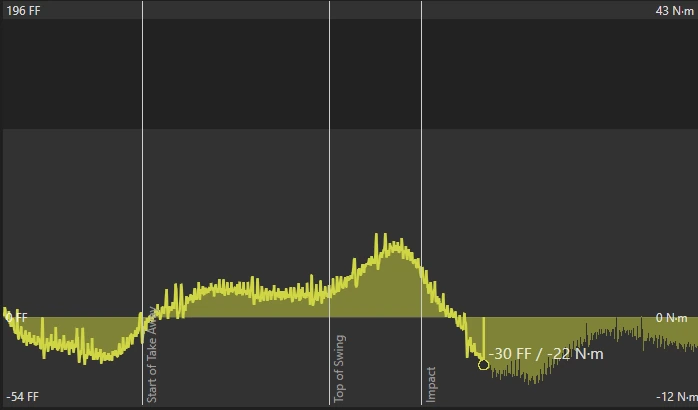

Dårlige data — for meget støj og uregelmæssige værdier. Se Fejlfinding .

4. Fejlfinding

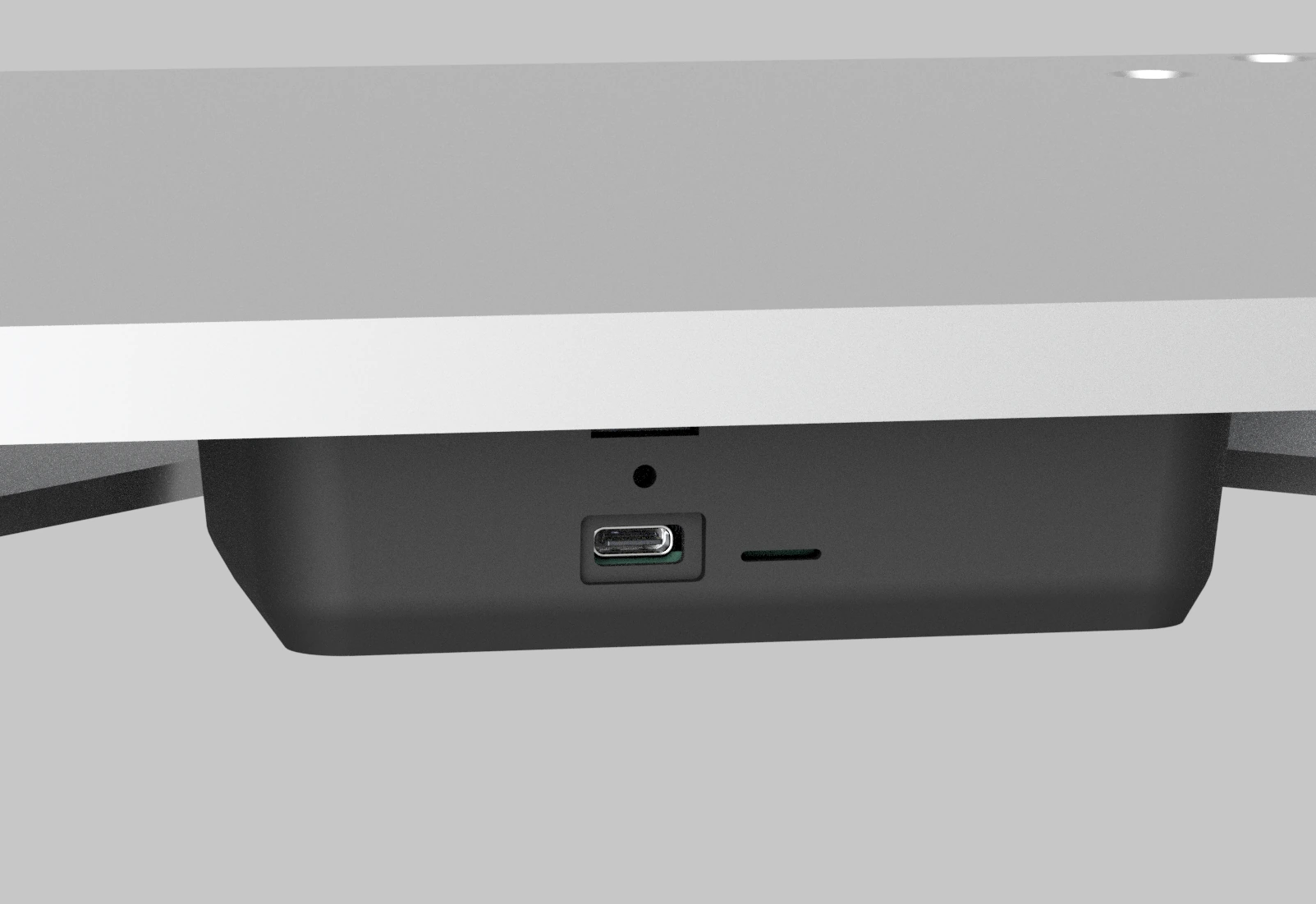

Placering af USB-port og LED-indikator.

Reference for LED-indikator

En lille LED på hver plade viser den aktuelle status. Brug denne til hurtigt at kontrollere, om pladen er tændt og streamer data.

Color	State	Meaning
Grøn	Konstant	Tændt
Blå	Blinkende	Data streames
Rød	Konstant/blinkende	Fejl: se Fejlfinding

Plader registreres ikke

Afbryd og gentilslut USB-kablet/-kablerne.
Prøv en anden USB-port eller -hub. Undgå USB-porte på frontpanelet på stationære computere.
Afbryd og gentilslut eventuelle USB-forlængere.
Genstart Swing Catalyst som administrator (højreklik på ikonet, og vælg Kør som administrator).
Sørg for, at Swing Catalyst er version 25.3.4 eller nyere.

Kun én plade registreres i en dobbelt opsætning

Kontrollér, at begge USB-kabler er tilsluttet korrekt.
Åbn dialogboksen Sensorplade-konfiguration — den bør vise to serienumre ved en dobbelt opsætning.
Prøv at ombytte USB-kablerne eller -portene for at isolere problemet.
Genstart softwaren efter gentilslutning.

Nulstilling mislykkes

Sørg for, at der ikke er noget på eller trykker mod pladerne.
Kontrollér, at pladerne står på et fladt og vandret underlag.
Afbryd og gentilslut pladerne, og prøv igen.

CoP-data ser forkerte ud eller springer uventet

Nulstil pladerne igen, uden at der er noget på dem.
Sørg for, at pladerne står vandret og ikke rører omkringliggende kunstgræs, måtter eller andet udstyr.
Bekræft, at alle pladens fødder har solid kontakt med gulvet. Hvis pladen vipper ved hjørnerne, skal du justere niveaufødderne.

Støjende eller ikke-nul kraftmålinger i hvile

Nulstil pladerne igen.
Kontrollér, at intet rører pladerne (kanter af kunstgræs, kabler, udstyr).
Elektrisk støj fra strømforsyninger eller dårlig jordforbindelse kan give problemer. Tilslut computeren og pladerne til samme strømskinne, eller prøv en anden stikkontakt.

CoP er 180° forkert (bevæger sig modsat din vægtforskydning)

Rotationen af kraftdata skal korrigeres. Se Sådan roteres kraftdata nedenfor.

Forkert plade registreret under komponentregistrering

Pladetildelingen er sandsynligvis byttet om. Klik på Detect igen, og stil dig på den korrekte plade, når du bliver bedt om det.

5. Reference

Rotering af kraftdata

Hvis CoP-indikatoren bevæger sig modsat din faktiske bevægelse, kan du korrigere rotationen i softwaren i stedet for at vende pladen fysisk.

Gå til Indstillinger → Hardware → Sensorplade, og klik på Konfigurer.
Vælg fanen Flip & Rotate Devices.
Find posten for kraftpladen, og klik på Rotér kraftdata for at rotere 180°.
Ved dobbelte opsætninger skal du kontrollere og korrigere hver plade enkeltvis.

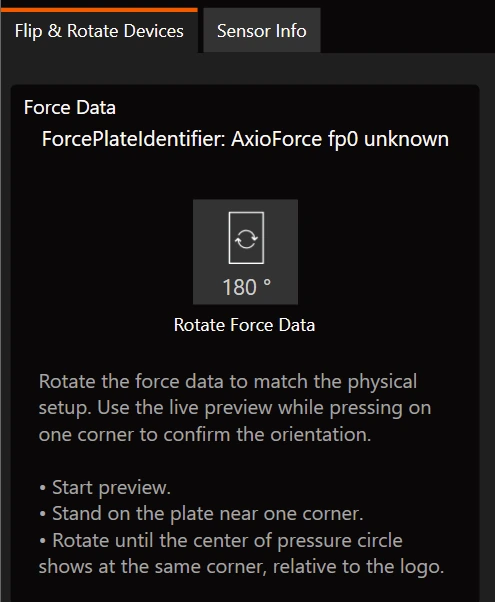

Kontrolelementer for Rotér kraftdata i fanen Flip & Rotate Devices.

Efter rotering skal du bruge Live Preview til at bekræfte, at CoP nu bevæger sig i den korrekte retning.

Sådan finder du dit serienummer

Du kan få brug for serienummeret, når du kontakter support, eller i forbindelse med reparation.

Gå til Indstillinger → Hardware → Sensorplade, og klik på Konfigurer.
Vælg fanen Sensorinfo.
Serienummeret for hver tilsluttede plade vises her.

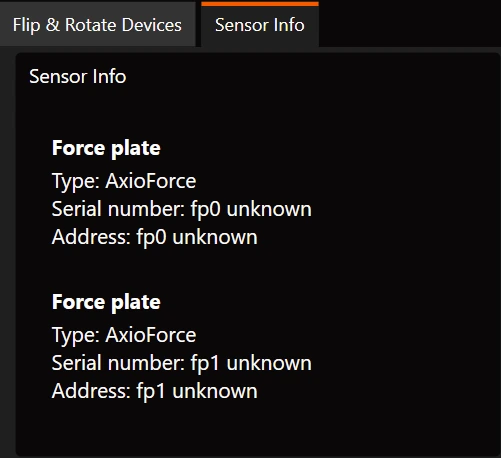

Serienumre i fanen Sensorinfo.

Anbefalede USB-komponenter (forlængere og kabler)

Hvis du har brug for at forlænge USB-kablets rækkevidde, er følgende produkter blevet testet og bekræftet at fungere pålideligt:
