Uživatelská příručka Swing Catalyst Motion Capture

Úvod

Swing Catalyst Motion Capture (MoCap) je výkonný 2D bezmarkerový systém pro záznam pohybu, navržený pro vylepšení analýzy vašeho golfového swingu. Tato funkce poskytuje sledování téměř v reálném čase, analýzu pohybu a pokročilé vizualizační nástroje, které vám pomohou zlepšit vaši hru.

Rychlé odkazy

• FAQ k Záznamu pohybu

• Průvodce nastavením Záznamu pohybu

• Detekce fází golfového swinhu

• Průvodce instalací komponent

• Systémové požadavky

• Průvodce korekcí zkreslení objektivu

Systémové požadavky

Základní komponenty:

• Platná licence Swing Catalyst Pro nebo Pro+

• Swing Catalyst verze 25.1 nebo novější

• Požadované komponenty nainstalované v adresáři komponent

• Kompatibilní počítač splňující naše doporučené specifikace

• Jedna nebo více kompatibilních kamer

Počáteční příprava a konfigurace

Doporučené kroky přípravy:

• Nainstalujte požadované komponenty podle našeho průvodce instalací

• Nakonfigurujte nastavení pomocí našeho podrobného průvodce nastavením

• Ujistěte se, že jsou vaše kamery správně umístěny (viz video níže)

• Proveďte automatickou kalibraci objektivu pro optimální přesnost a omezení zkreslení objektivu

Faktory ovlivňující přesnost

Klíčové aspekty

Kvalita a příprava kamery Pro přesné sledování je nezbytný stabilní záznam ve vysokém rozlišení. Vyhněte se nekvalitní nebo nestabilní přípravě kamery.

Světelné podmínky Zajistěte konzistentní a rovnoměrně rozložené osvětlení. Vyhněte se blikajícím světlům a silným stínům.

Optimální úhly kamery Nejlepších výsledků dosáhnete z:

Čelně zprava

• Čelně zleva

• Podél linie (se správným osvětlením)

Mějte na paměti:

• Sníženou přesnost při zakrytých bodech těla nebo pokud je pro TensorRT povoleno FP16.

• DLP projektory nebo blikající osvětlení mohou nepříznivě ovlivnit přesnost, zejména u zobrazení Podél linie, viz náš článek o tom, jak omezit blikání

Začínáme

Zapnutí Záznamu pohybu

Než budete pokračovat, ujistěte se, že jste postupovali podle doporučených kroků přípravy a nainstalovali požadované komponenty.

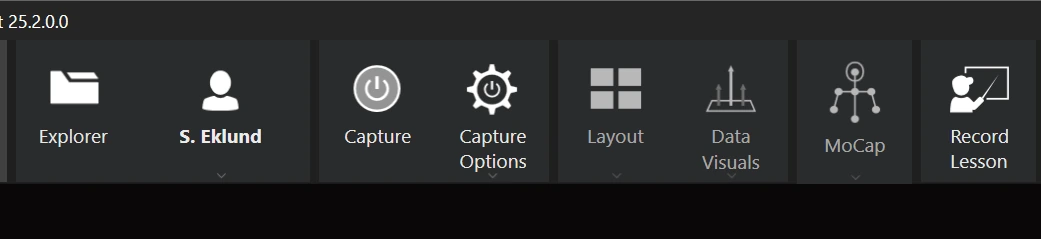

• Najděte tlačítko MoCap na horní liště nástrojů

• Kliknutím funkci ZAPNETE.

• Ověřte, že funguje, zapnutím zobrazení kostry.

Funkce panelu nástrojů MoCap

Ovládání zobrazení

• Přepnutí viditelnosti překrytí kostry

• Zobrazení/skrytí značky Střed Hmoty (COM)

Analytické nástroje

Nástroj Úhel značky Měření a zobrazení úhlů kloubů výběrem konkrétních značek

Nástroj Stopa značky Sledování a vizualizace dráhy pohybu vybraných bodů

Nástroj Čára Vytvoření referenčních čar mezi libovolnými dvěma značkami pro analýzu roviny

Nástroj Vymazat Odstranění všech aktivních měření a vizualizací

Příklady vizualizace

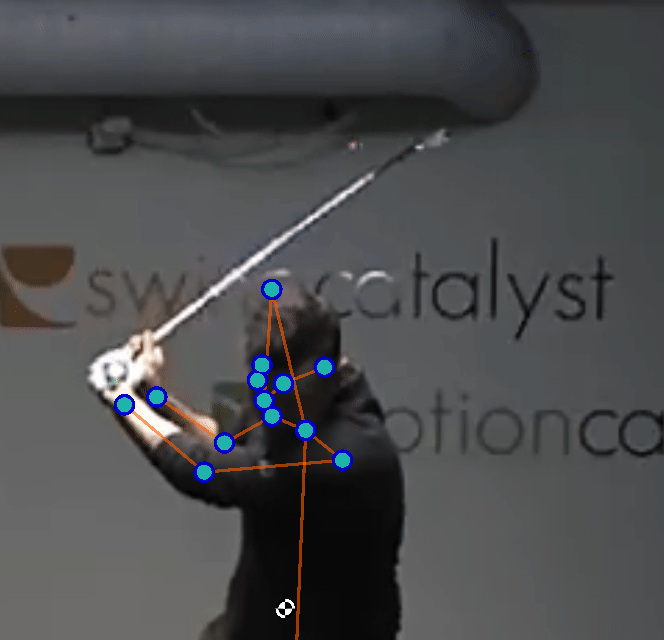

Klikatelné klíčové body: Poznáte je podle bílého indikátoru, když najedete myší na klíčový bod.

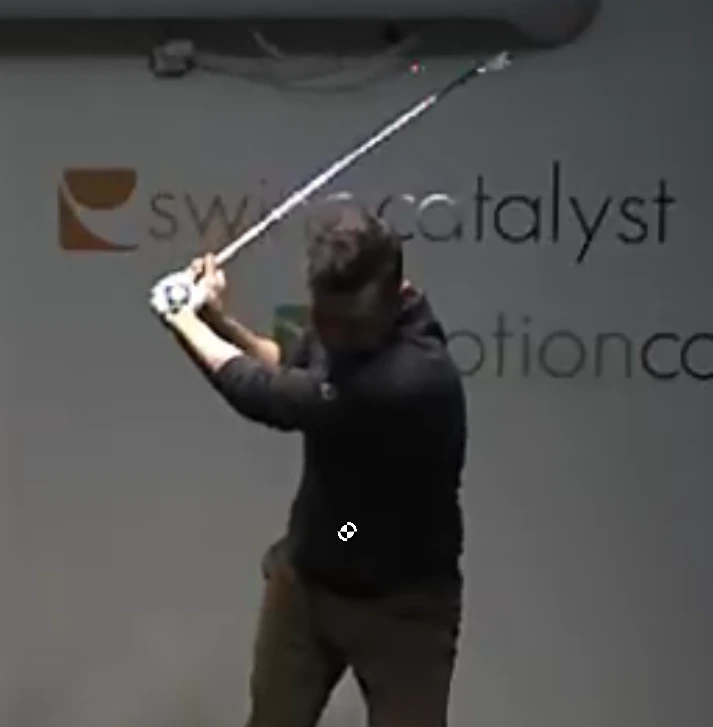

Sledování Středu Hmoty: Izolované zobrazení značky COM se skrytou kostrou

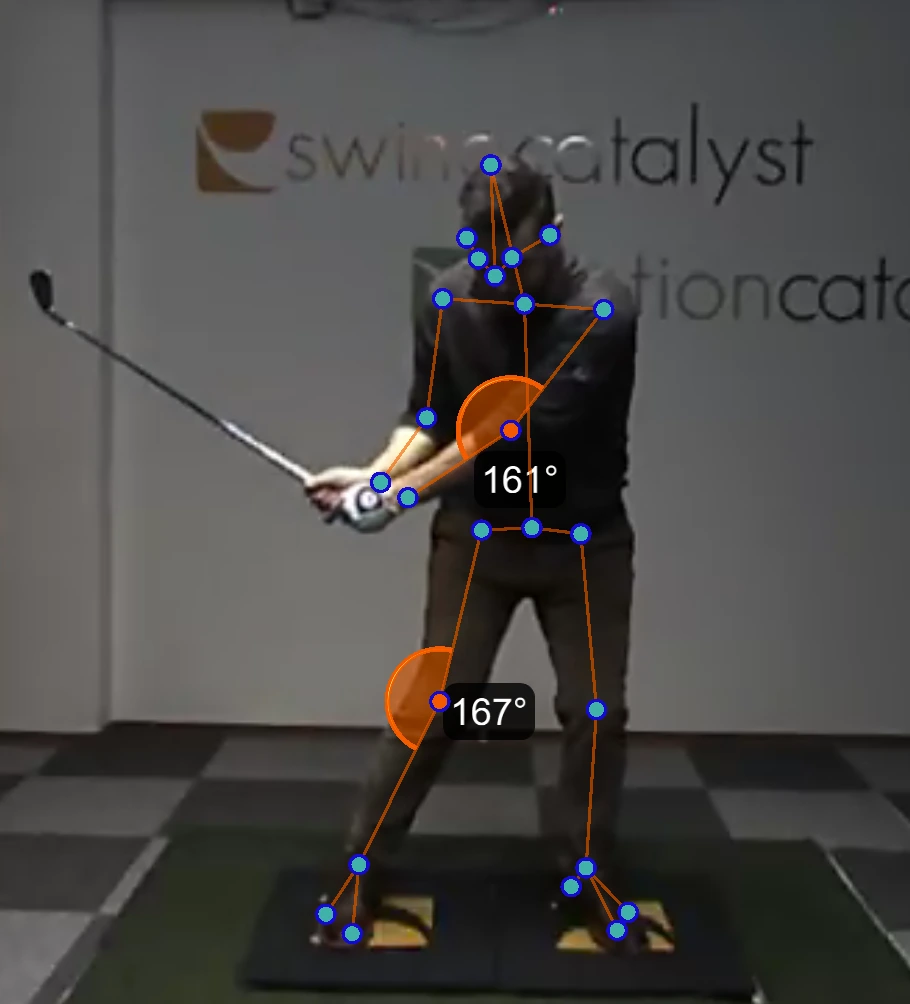

Analýza Úhlu kloubu: Měření úhlů v reálném čase s překryvem kostry

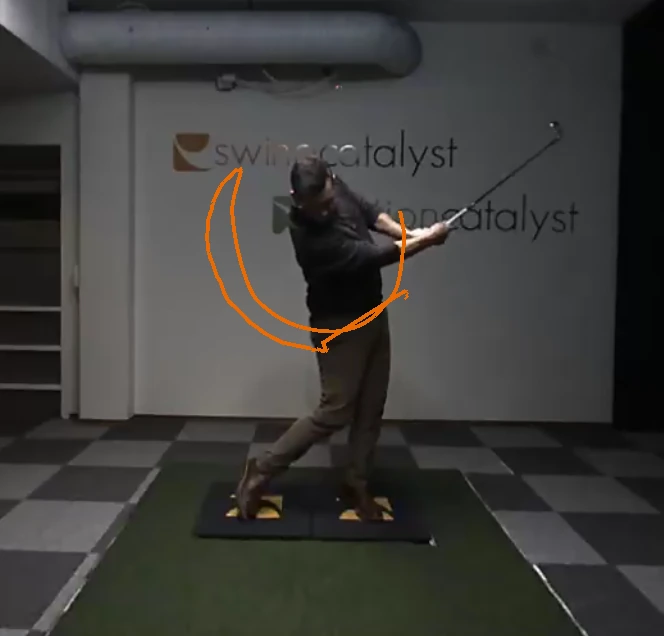

Sledování pohybu: Vizualizace dráhy pohybu zápěstí

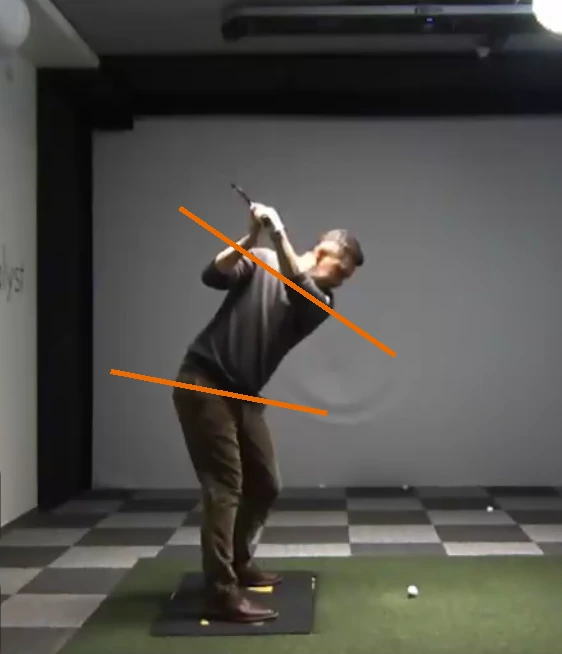

Analýza roviny: Vlastní referenční čáry pro studium pohybu

Přidání Záznamu pohybu k existujícím nahrávkám

Pokud máte existující nahrávku bez dat Záznamu pohybu, můžete na ni zpětně spustit analýzu MoCap následujícím způsobem:

• Najděte v Průzkumníku nahrávku, ke které chcete přidat MoCap, a otevřete ji

• Klikněte na tlačítko Záznam pohybu v analytické nabídce, čímž otevřete rozbalovací nabídku

• Klikněte na tlačítko „Zpracovat MoCap“

Upozorňujeme, že provedení analýzy záznamu pohybu může trvat několik minut, zejména napoprvé, protože Swing Catalyst potřebuje načíst požadované datové modely Záznamu pohybu. Během této doby se nedoporučuje opouštět režim analýzy ani spouštět zachytávání, protože zpracování vyžaduje velké množství hardwarových prostředků a zatěžuje GPU (grafickou kartu). Výkon může být během této doby ovlivněn.

• Po načtení modelů se spustí samotný proces analýzy a zobrazí se ukazatel průběhu s aktuálním stavem analýzy.

• Pokud chcete zpracování MoCap zrušit, klikněte na tlačítko „Zrušit“ v rozbalovací nabídce MoCap. Mějte na paměti, že toto tlačítko není k dispozici, dokud Swing Catalyst načítá modely MoCap, protože tento proces nelze zrušit.

• Po dokončení zpracování se v horní části obrazovky zobrazí upozornění a pro otevřenou nahrávku se automaticky zapne záznam pohybu.

• Pokud chcete analýzu záznamu pohybu později spustit znovu, například s jiným nastavením záznamu pohybu (dostupným v: Nastavení -> Video a Zachytit), můžete v rozbalovací nabídce MoCap kliknout na tlačítko „Zpracovat MoCap znovu“, zatímco máte nahrávku otevřenou v režimu analýzy.

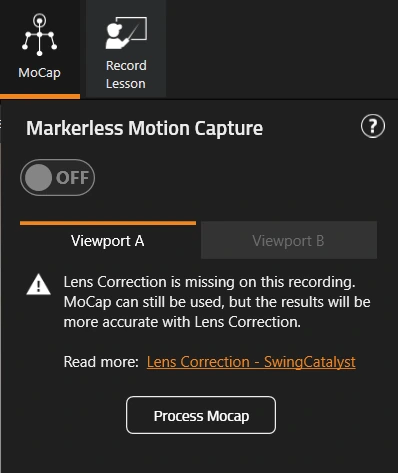

Nastavení Bezmarkerová Motion Capture pro otevřenou nahrávku bez dat MoCap

Zpracovává se Záznam pohybu pro otevřenou nahrávku

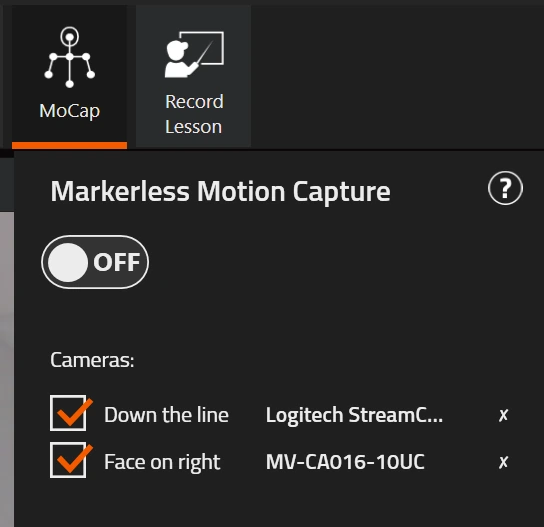

Nastavení Bezmarkerová Motion Capture pro otevřenou nahrávku s daty MoCap

Více nahrávek najednou

Chcete-li zpracovat celou relaci místo jedné nahrávky po druhé, použijte místo toho Průzkumníka:

• Vyberte požadované nahrávky. Funguje jak Ctrl-klik, tak Shift-klik, a Ctrl + A vybere vše viditelné. Viz Jak používat Průzkumníka .

• Klikněte pravým tlačítkem na výběr a zvolte Zpracovat záznam pohybu znovu a detekovat fáze swingu. Akce se použije na celý výběr, nejen na nahrávku pod kurzorem.

• Po vyzvání potvrďte. Stávající data záznamu pohybu pro tyto nahrávky budou nahrazena.

• Dávka běží na pozadí, vždy po jedné nahrávce, a neruší nahrávku, kterou máte otevřenou. Průzkumník během zpracování zobrazuje „Zpracovává se motion capture…“ a tlačítko pro zrušení.

Položka nabídky není dostupná, pokud není nic vybráno a zatímco stále běží předchozí dávka.

U golfových swingů dávka rovněž aktualizuje záložky na detekované fáze swingu. Výjimkou jsou nahrávky, u kterých jste značky přesunuli sami: ty si své značky ponechají, počítají se zvlášť a při příštím otevření vám budou nabídnuty detekované fáze. O tom, zda budete nejprve dotázáni, nebo zda se detekované fáze použijí ihned, rozhoduje vaše nastavení detekce fáze swingu. V obou případech se nejprve uloží značky, které nahrávka měla, takže je můžete vrátit zpět.

Po dokončení dávky se zobrazí souhrnný banner, takže zpracování nikdy neskončí potichu. Uvádí, co se stalo s nahrávkami v dávce, a pokud je co vracet, nabízí možnost Vrátit vše zpět. Úplné podrobnosti najdete v článku Detekce fází golfového swinhu .

Pokud se něco pokazí v polovině zpracování, dávka se zastaví, místo aby se prokousávala všemi zbývajícími nahrávkami, a banner uvede důvod. Hlášené důvody jsou: GPU došla paměť, GPU přestala reagovat, chybí požadovaný soubor modelu, disk je plný, nebo se opakovaně vyskytla systémová chyba. Možnost Zkusit znovu zpracuje nahrávky, které ještě nebyly zpracovány. Jediná nahrávka, která selže sama o sobě, dávku nezastaví.

Řešení problémů

Pokud se u systému Swing Catalyst Motion Capture (MoCap) setkáte s problémy, zvažte následující běžné problémy a jejich řešení:

1. Funkce MoCap není dostupná

Problém: Funkce Záznam pohybu není přístupná.

Řešení:

Ověření licence: Ujistěte se, že máte aktivní předplatné Swing Catalyst Pro nebo Pro+, protože MoCap vyžaduje tyto typy licencí.

Verze softwaru: Ověřte, že je váš software Swing Catalyst aktualizován na verzi 25.1 nebo novější, která obsahuje funkci MoCap.

2. Pomalé časy zpracování

Problém: Při zapnutém MoCap trvá zpracování nahrávek déle, než se očekávalo.

Řešení:

Poskytovatel spouštění: Vyberte optimálního poskytovatele spouštění pro váš hardware.

Pro GPU NVIDIA se pro nejlepší výkon doporučuje TensorRT.

• Zkuste povolit FP16 pro TensorRT (mějte však na paměti, že se tím může snížit přesnost).

Velikost dávky: Upravte velikost dávky v nastavení MoCap. Optimální je velikost dávky 32, ale pokud narazíte na problémy s pamětí, zvažte její snížení.

Specifikace hardwaru: Ověřte, že váš systém splňuje doporučené specifikace, zejména požadavky na GPU. Upgrade na výkonnější GPU může zvýšit rychlost zpracování.

3. Kostra není viditelná

Problém: Během nahrávání se nezobrazuje překrytí kostry.

Řešení:

Detekce osob: Detekce osob možná selhává. Zkuste vypnout a znovu zapnout režim zachytávání, nebo vypnout a znovu zapnout MoCap.

Detekční model: Pokud používáte detekční model Nano, přepněte na model Medium pro vyšší přesnost. Po této změně restartujte Swing Catalyst.

Příprava kamery: Ujistěte se, že jsou vaše kamery správně umístěny a kalibrovány podle doporučených pokynů. Správná příprava kamery je klíčová pro přesnou detekci osob.

4. Nepřesná data záznamu pohybu

Problém: Zachycená data o pohybu jsou nepřesná nebo nekonzistentní.

Řešení:

Světelné podmínky: Udržujte v prostoru natáčení konzistentní a rovnoměrně rozložené osvětlení. Vyhněte se blikajícím světlům a silným stínům, protože mohou ovlivnit přesnost detekce.

Kvalita kamery: Ujistěte se, že se kamery během nahrávání nepohybují, protože to může vést ke špatným výsledkům sledování. Zamyslete se nad kompozicí záběru: je kamera správně umístěna a je objektiv správně nastaven?

Nastavení poskytovatele spouštění: Pokud máte zapnutý TensorRT a je zaškrtnuto „FP16 pro TensorRT“, zkuste zaškrtnutí zrušit a ověřit, zda se zlepší přesnost.

• Pokud nepřesnosti přetrvávají, zvažte založení tiketu na naší podpoře.

5. Zpracování Záznamu pohybu selhává

Problém: Zpracování selhává

Řešení:

Poskytovatel spouštění: Zkuste změnit poskytovatele spouštění. DirectML má nejlepší kompatibilitu.

Spotřeba paměti: Ujistěte se, že vám nedochází paměť.

Otevřete Správce úloh Windows a přejděte na kartu Výkon.

• Sledujte využití paměti a využití paměti GPU, abyste zjistili, zda vám nedochází paměť.

• Pokud vám dochází paměť, zkuste použít nižší velikost dávky nebo vyzkoušejte „FP16 pro TensorRT“, pokud používáte poskytovatele spouštění TensorRT.

Specifikace počítače: Je váš počítač dostatečně výkonný pro spuštění MoCap ?

Snížení Snímkové Frekvence kamery: Snížení snímkové frekvence snižuje počet zpracovávaných snímků, což může snížit zátěž systému.

Vypnutí MoCap: Zkuste vypnout funkci MoCap a ověřit, zda chyba náhodou nesouvisí přímo s funkcí MoCap.
