Jak používat funkci Vrstva s Rozložením tlaku

Tento článek popisuje funkci překryvu videa s rozložením tlaku, která je rozšířením funkce vektorů síly představené ve verzi 10.1 softwaru Swing Catalyst & Motion Catalyst.

• Podporované varianty softwaru: Motion Catalyst & Swing Catalyst.

• Verze: 10.2

• Požadovaný hardware: Tlaková deska nebo Motion Plate (nebo Dual Motion Plate).

Kterou verzi softwaru používám?

Další podrobnosti o vektorech síly naleznete v našem článku o vektorech síly.

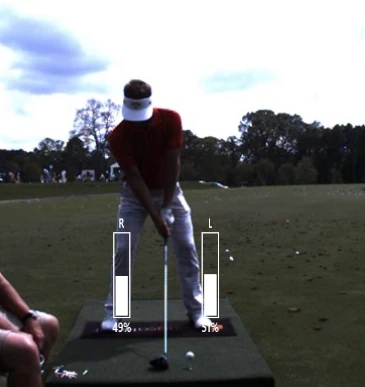

Aktivace pruhů Rozložení tlaku

Stejně jako vektory síly vyžadují pruhy rozložení tlaku kalibraci.

Vezměte prosím na vědomí, že existuje rozdíl mezi provedením kalibrace v režimu zachytávání a v režimu přehrávání. Pokud je kalibrace provedena v režimu zachytávání, vztahuje se na všechny následující nahrávky. Pokud je provedena v režimu přehrávání, vztahuje se pouze na danou konkrétní nahrávku. Proto doporučujeme provádět kalibraci v režimu zachytávání, aby všechny nové nahrávky měly kalibraci nastavenou automaticky.

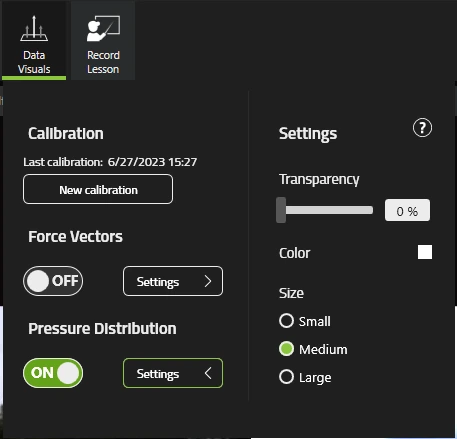

V možnostech lze změnit průhlednost a barvy pruhů rozložení tlaku.

Toto je velmi podobné stávající funkci pro vektory síly.

Provedení nové kalibrace

• Ujistěte se, že jste v režimu zachytávání, pokud chcete, aby byla kalibrace uložena pro nové nahrávky.

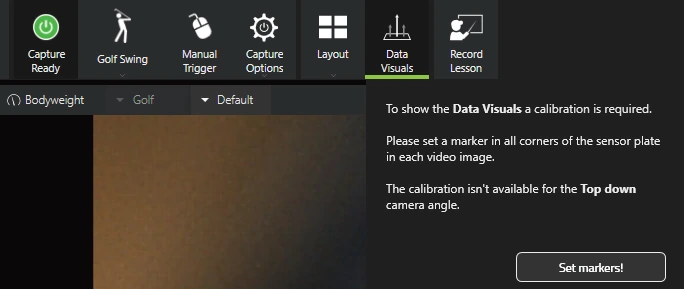

• Klikněte na „Data Visuals" a „Set markers!".

• Pomocí myši klikněte na každý roh vaší Tlakové desky nebo Motion Plate / Dual Motion Plate.

• Uložte kalibraci.

• Klikněte znovu na „Data Visuals" a přepněte „Pressure Distribution" na „ON".

Video níže slouží pouze pro demonstrační účely. Rohy vaší desky byste měli vybírat přímo ve video obrazu.
