تثبيت وإعداد لوحة الحركة المزدوجة

تجمع لوحة الحركة المزدوجة بين لوح قوة ولوحة ضغط (توازن) على كل جانب. يغطي هذا الدليل توصيل اللوحات، والمعايرة، واكتشاف المكونات، واستكشاف الأخطاء وإصلاحها.

ينطبق على:

• Motion Catalyst وSwing Catalyst.

التثبيت

للتثبيت المادي، راجع أدلة PDF المرفقة:

• راجع دليل التثبيت بصيغة PDF لتجهيز الغرفة للتثبيت.
• راجع دليل البدء بصيغة PDF لإعداد لوحة الحركة للاستخدام.

بالإضافة إلى دليل البدء، تعرّف على اختبار المعايرة أدناه.

المتطلبات

• تثبيت برنامج التشغيل Bertec CDM .
• تثبيت برنامج التشغيل MeasureX . راجع كيفية تثبيت لوحة التوازن 3S للحصول على تفاصيل التثبيت.
• عتاد لوحة الحركة المزدوجة.

توصيل اللوحات

يحتوي إعداد اللوحة المزدوجة على 4 كابلات إجمالاً، من نوعين من الموصلات:

يُعد موزع USB ذو تغذية كهربائية مفيدًا إذا كنت ترغب في تجنب استخدام جميع منافذ USB المتاحة على الكمبيوتر.

إجراء التوصيل

1. وصّل كابلَي USB Mini B بلوحتَي التوازن.
2. وصّل كابلَي USB-B بلوحَي القوة.
3. وصّل جميع الكابلات الأربعة من اللوحات بالكمبيوتر.

إذا لم يتم اكتشاف تكوين اللوحة تلقائيًا، فافصل بعض الكابلات وأعد توصيلها ثم أعد تشغيل البرنامج.

انقر فوق Yes للمتابعة.

بمجرد أن يتعرّف البرنامج على جميع اللوحات التي تشكّل لوحة الحركة المزدوجة، قم بمعايرة اللوحة:

1. تأكد من عدم وقوف أي شخص على اللوحة ومن خلوّ اللوحات من أي عشب صناعي أو معدات محيطة.
2. انقر فوق Calibrate.

يؤدي هذا إلى تصفير لوح القوة. إذا فشلت المعايرة، راجع قسم استكشاف الأخطاء وإصلاحها .

اكتشاف المكونات

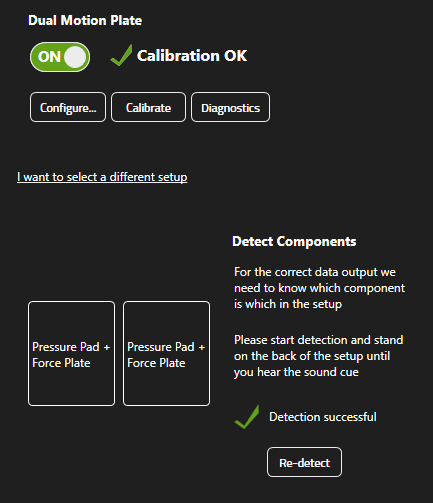

يحتاج البرنامج إلى معرفة أي لوحة موجودة في الأمام، أو على اليمين. انقر فوق Detect واتبع التعليمات الظاهرة على الشاشة.

اختبار المعايرة

هناك نوعان من المعايرة:

1. مستوى الصفر للوح القوة.
2. ملف المعايرة لوحة الضغط (التوازن).

يتحقق هذا الاختبار من جزء لوح القوة في لوحة الحركة للتأكد من تثبيته بشكل صحيح. تُعد المعايرة الجيدة أمرًا مهمًا للحصول على بيانات دقيقة.

1. انقر فوق Calibrate في Settings → Hardware → لوحة المستشعر.
2. انقر فوق Configure بجانبه، ثم انقر فوق Play لمعاينة بيانات القوة والضغط المباشرة.
3. اضغط على أحد أركان اللوحة بعمود المضرب أو بكعبك. تحقق من أن بيانات الضغط (الخريطة الحرارية الملونة) تتوافق مع بيانات القوة (دائرة مركز الضغط الإجمالية).
4. إذا لم تتوافق، فقد تحتاج لوحة واحدة أو أكثر إلى التدوير. راجع كيفية تغيير التدوير .
5. ابدأ جلسة، ثم التقط تسجيلاً دون وقوف أي شخص على اللوحة. افتح التسجيل وتحقق من أن قراءات القوة ضمن 10 نيوتن من الصفر.

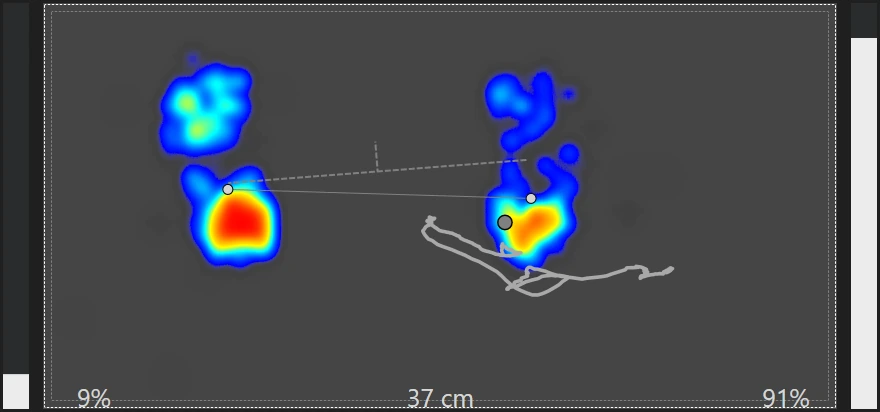

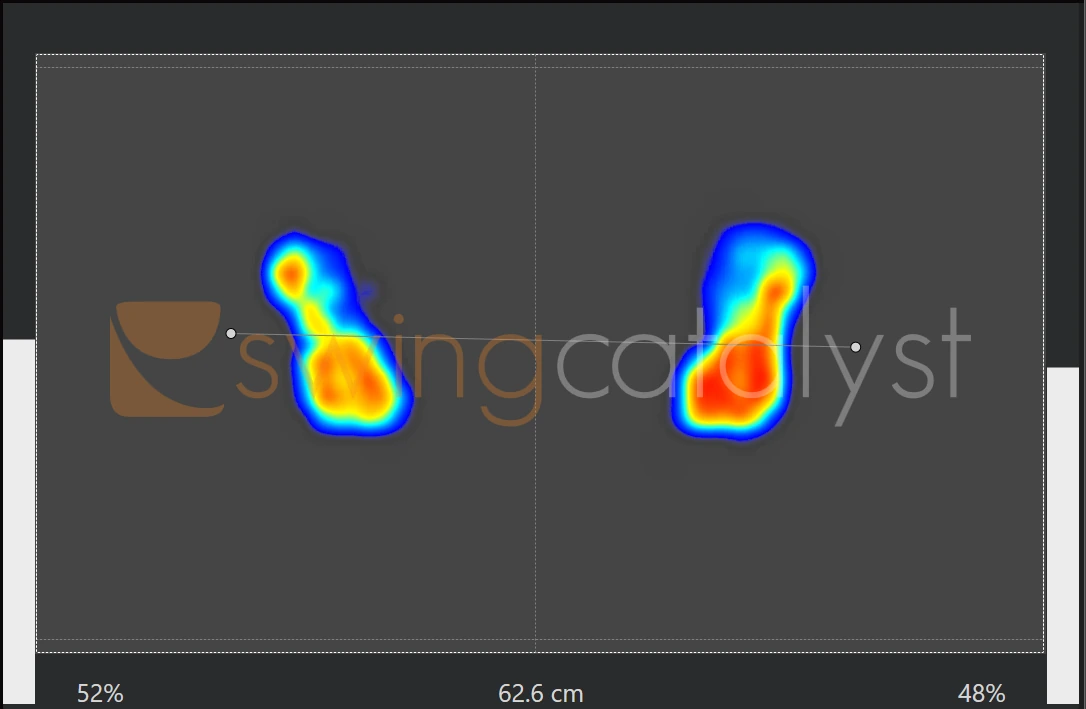

مثال على تطابق نقطة الضغط مع نقطة مركز الضغط:

يجب أن تُقرأ بيانات الضغط (الوقفة) من أصابع القدم إلى الكعب. يجب أن تظهر القدم اليسرى على اللوحة اليسرى (حيث يوجد جزء “swing” من شعار Swing Catalyst)، والقدم اليمنى على اللوحة اليمنى. إذا لم يكن الأمر كذلك، قم بتدوير بيانات الضغط بمقدار 180 درجة.

استكشاف الأخطاء وإصلاحها

عدم توافق بيانات الضغط والقوة، أو فشل المعايرة

إذا لم تتطابق نقطة مركز الضغط مع نقطة الضغط، فمن المحتمل أن تكون اللوحة غير مستوية، أو أن شيئًا ما يضغط عليها ويعيق حركتها الحرة.

1. انقر فوق Calibrate مرة أخرى، ثم كرر اختبار المعايرة.
2. إذا استمر عدم التطابق، أعد ضبط قدم التسوية للوح القوة أثناء الضغط على الركن المقابل. قم أولاً بتقصيرها، ثم أطلها إلى أن تلامس الأرضية وتشعر بمقاومة خفيفة.
3. تأكد من أن جميع الأقدام الأربع على تلامس ثابت مع الأرضية عن طريق الضغط على الأركان.
4. تأكد من عدم وجود عشب صناعي أو ما شابه يضغط على اللوحة.
5. كرر اختبار المعايرة.

بيانات الضغط (بصمة القدم) مفقودة على إحدى اللوحتين

1. تحقق من التوصيلات الخاصة بكل لوحة ضغط. افصل اللوحات ثم أعد توصيلها.
2. أعد تشغيل البرنامج.

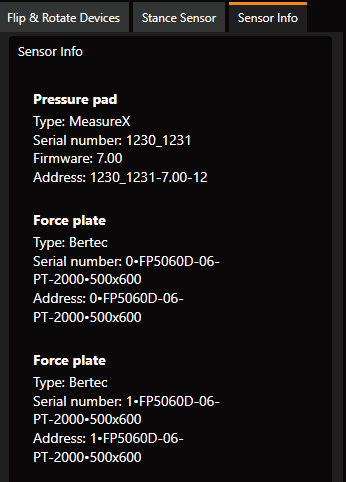

3. تحقق من أن البرنامج يتعرّف على اللوحتين. ضمن Hardware Settings → Configure → معلومات المستشعر يجب أن يظهر رقما تسلسل، على سبيل المثال 1230_1231. إذا ظهر رقم واحد فقط، فمن المحتمل ألا يتم التعرف على اللوحة الثانية.
4. تحقق من إدارة الأجهزة في Windows. يجب أن يظهر إدخالان ضمن Ports & COM باسم MeasureX Pressure Controller. إذا لم تجدهما، فقد يشير ذلك إلى مشكلة في التوصيل المادي.

أمثلة على التكوين غير الصحيح

توضح الأمثلة أدناه تكوينات غير صحيحة. استخدمها للتعرف على هذه الأنواع من المشكلات واستكشاف أخطائها وإصلاحها.

بيانات الضغط مقلوبة

يمكنك اكتشاف هذا التكوين بالوقوف على اللوحات والانحناء للأمام أو للخلف. إذا تحرك مركز الضغط بشكل معاكس للضغط، فإن بيانات القوة أو بيانات الضغط تحتاج إلى التدوير بمقدار 180 درجة.

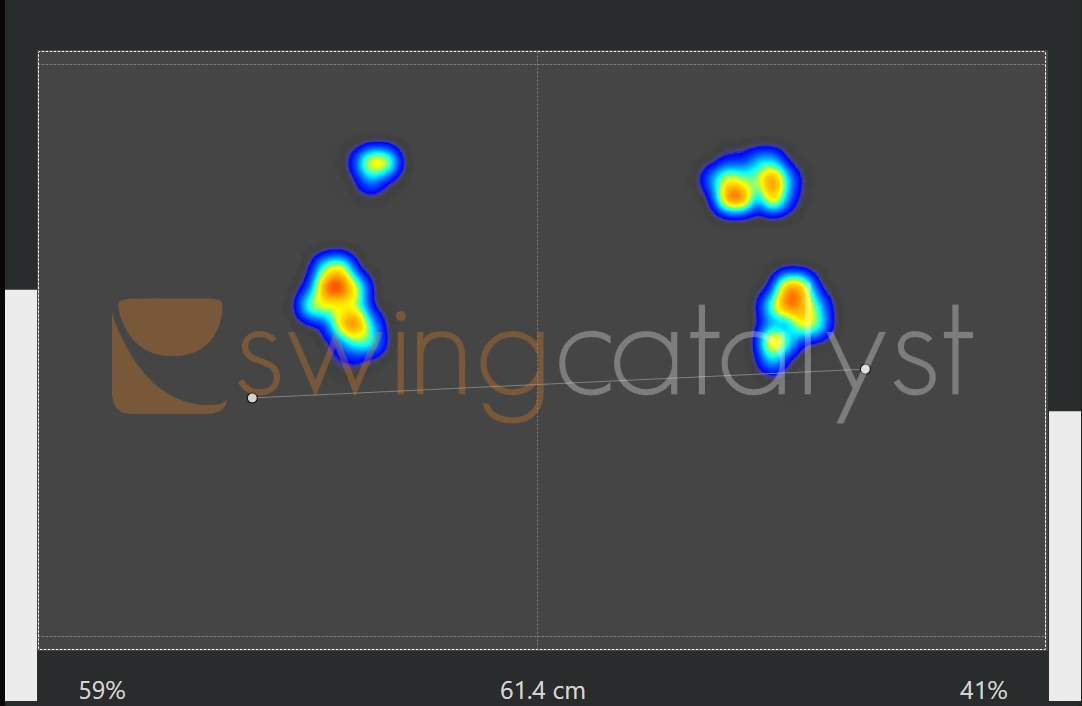

الضغط مقلوب والقوة ذات تدوير خاطئ

باتباع منطق اختبار المعايرة أعلاه، هناك عدة أمور خاطئة في هذا المثال:

1. بصمة القدم (بيانات الضغط، والمعروفة أيضًا باسم بيانات الوقفة في إعدادات Swing Catalyst) مقلوبة.
2. نقطة مركز الضغط (النقطة البيضاء بجانب حرف “S” في شعار Swing Catalyst في الخلفية) غير متطابقة مع بصمة القدم.
3. نقطة مركز الضغط ليست على نفس اللوحة التي توجد عليها بصمة القدم.

لإصلاح ذلك، قم أولاً بتدوير بيانات الضغط (الوقفة) بحيث تظهر القدم اليسرى على الجانب الأيسر، ثم قم بتدوير بيانات القوة حتى تتطابق مع بصمة القدم.

بالنسبة للوحات المزدوجة، طبّق منطق اختبار المعايرة على كل لوحة على حدة.

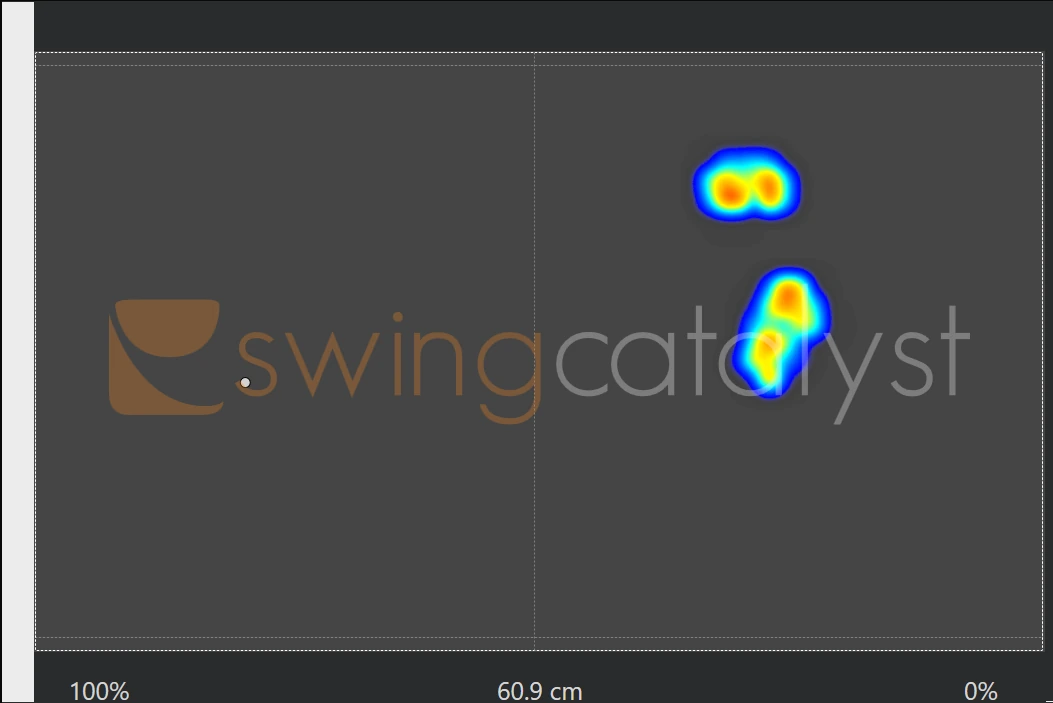

تم الوقوف على اللوحة الخاطئة أثناء مرحلة اكتشاف اللوحة المزدوجة

في هذا المثال، تم الوقوف على اللوحة الخاطئة أثناء مرحلة اكتشاف المكونات. لا تتوافق بيانات الضغط والقوة، وتقع نقاط مركز الضغط خارج بصمات القدم، وهو أمر لا ينبغي حدوثه عادةً.

لإصلاح ذلك، شغّل اكتشاف المكونات مرة أخرى وقف على اللوحة الصحيحة (اللوحة اليمنى أو الخلفية). يجب أن تبدو البيانات بعد ذلك مثل لقطة الشاشة أدناه.

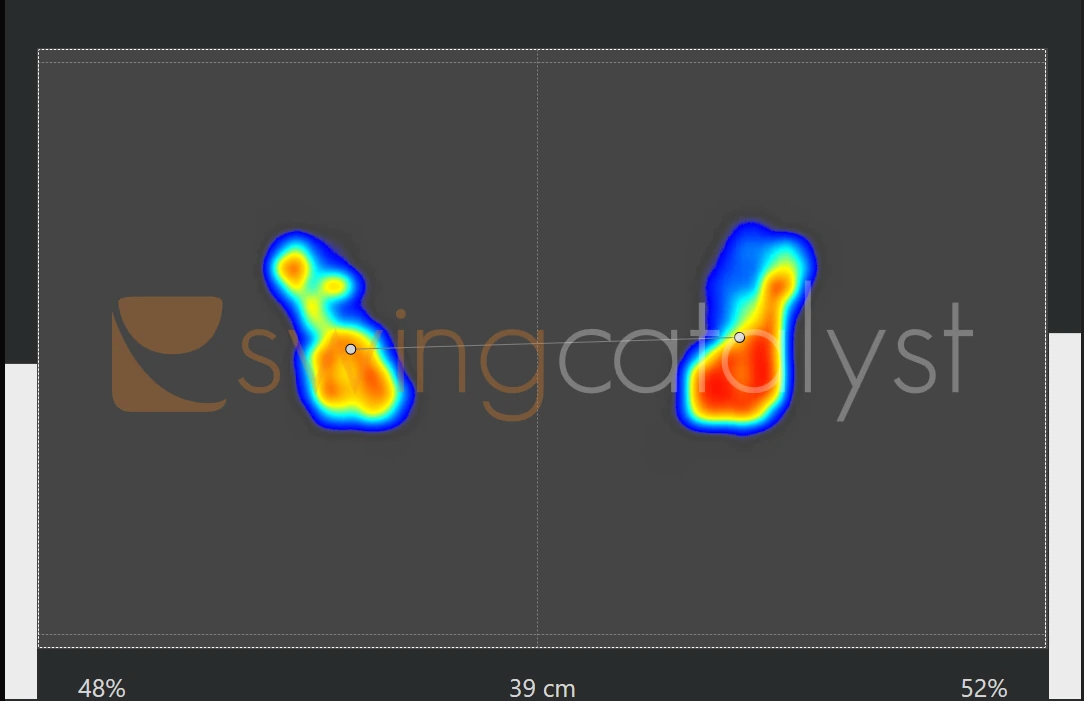

إليك نفس البيانات المذكورة أعلاه، ولكن مع اكتشاف اللوحة الصحيحة:

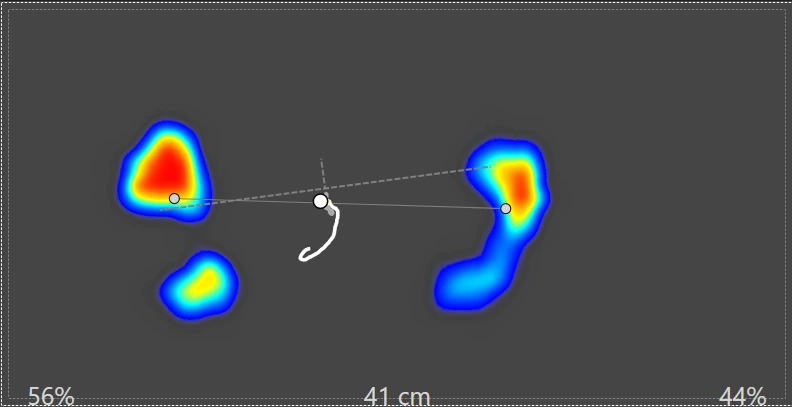

تبدو بيانات الضغط صحيحة ولكن مركز الضغط خاطئ

هذا المثال من لوحة حركة واحدة حيث يكون تدوير بيانات القوة خاطئًا بمقدار 180 درجة. يمكنك معرفة ذلك لأن بيانات الضغط ذات اتجاه صحيح (الكعبان لأسفل نحو أسفل الشاشة) بينما لا يتطابق مركز الضغط.

لإصلاح مشكلات كهذه، اتبع اختبار المعايرة أعلاه. بالنسبة للوحات المزدوجة، قم بذلك لكل لوحة.

كيفية تغيير التدوير

بدلاً من تدوير اللوحات فعليًا، يمكنك تدوير البيانات في البرنامج.

1. انتقل إلى Settings → Hardware وانقر فوق Configure.

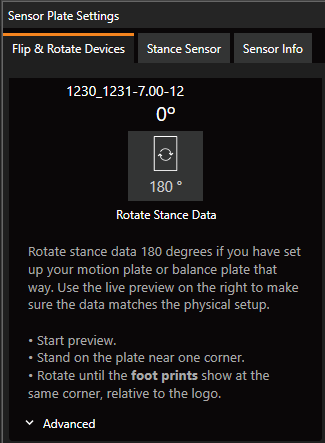

2. في إعدادات لوحة المستشعر، حدد علامة التبويب Flip & Rotate Devices.
3. لتدوير بيانات الضغط، انقر فوق تدوير بيانات الوقفة.
4. لتدوير بيانات القوة، انقر فوق تدوير بيانات القوة.

توضح صور استكشاف الأخطاء وإصلاحها أعلاه التكوينات الخاطئة التي تُصححها هذه الأدوات.

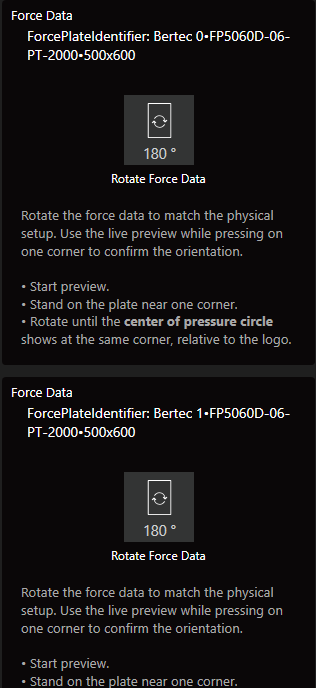

بالنسبة لإعدادات اللوحة المزدوجة، تعرض القائمة إدخالين لبيانات القوة. تأكد من تدوير لوحَي القوة كليهما في البرنامج.

البيانات الجيدة مقابل البيانات السيئة

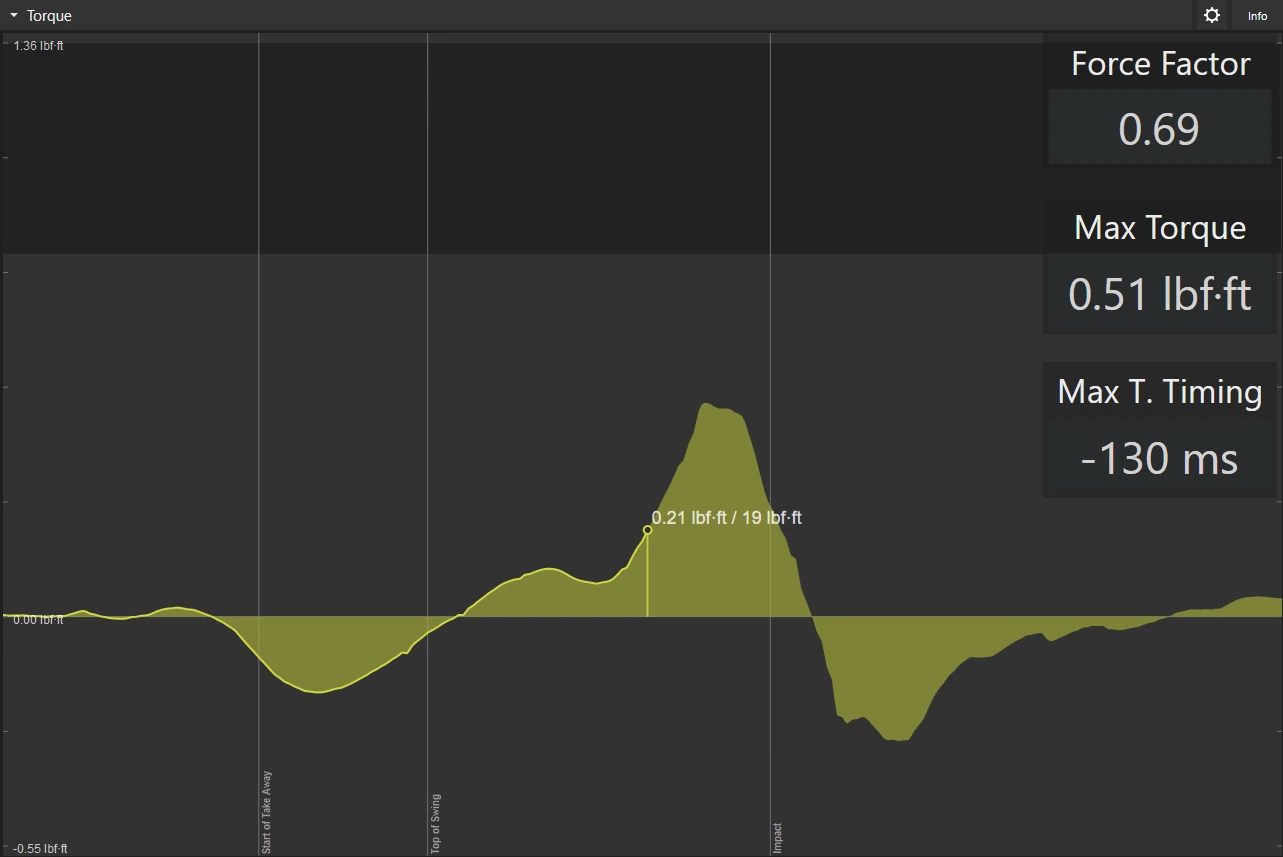

هذا مثال على بيانات جيدة. يوجد ضوضاء قليلة جدًا، ولا شيء يشير إلى أن هناك ما يعيق حركة اللوحة.

إذا كانت بياناتك تحتوي على ضوضاء، أو كانت القراءات على الرسوم البيانية منخفضة جدًا، فقد يكون السبب هو ضوضاء ناتجة عن مصادر الطاقة أو تأريض سيئ. لمزيد من التفاصيل، راجع دليل استكشاف أخطاء لوح القوة الفني وإصلاحها .
